Puma CNC Fanuc: Binarny klucz do szybkiej diagnostyki awarii

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak odczytywać i interpretować dane binarne wyświetlane na ekranie diagnostycznym maszyn CNC Puma ze sterowaniem Fanuc. Poznasz techniki niezbędne do szybkiej diagnostyki awarii, weryfikacji stanu czujników oraz analizy działania maszyny na poziomie sygnałów wejścia/wyjścia.

Dlaczego zrozumienie systemu binarnego na tokarce Puma to Twoja tajna broń w diagnostyce?

Zrozumienie systemu binarnego na maszynach CNC Puma, wyposażonych w sterowanie Fanuc, to nie tylko zaawansowana wiedza, ale przede wszystkim klucz do samodzielnej i szybkiej diagnostyki. W dobie rosnącej złożoności maszyn, umiejętność interpretacji sygnałów wejścia/wyjścia (I/O) staje się nieoceniona. Pozwala ona na precyzyjne zlokalizowanie źródła problemu, często zanim maszyna całkowicie się zatrzyma, minimalizując tym samym kosztowne przestoje i zależność od zewnętrznych serwisów. To umiejętność, która transformuje operatora lub technika z biernego użytkownika w aktywnego diagnostę, zdolnego do efektywnego rozwiązywania problemów.

Koniec z bezradnością: Jak odczyty binarne przyspieszają lokalizację awarii.

W obliczu awarii, zwłaszcza tych trudnych do zidentyfikowania, odczyty binarne eliminują zgadywanie. Zamiast wymieniać komponenty na oślep, możesz dokładnie sprawdzić stan każdego czujnika, przełącznika czy przekaźnika w czasie rzeczywistym. Analiza sygnałów X (wejściowych) i Y (wyjściowych) w sterowniku PMC (Programmable Machine Controller) pozwala na natychmiastową weryfikację, czy dany element wysyła lub odbiera prawidłowy sygnał. To skraca czas diagnozy z godzin do minut, umożliwiając szybkie przywrócenie maszyny do pełnej sprawności. Jest to szczególnie ważne w przypadku alarmów, które często są wyzwalane przez konkretny stan sygnału binarnego, co pozwala na szybkie powiązanie komunikatu błędu z fizyczną przyczyną.

System binarny w praktyce: Co to oznacza dla operatora, a co dla utrzymania ruchu?

Dla operatora, podstawowa znajomość systemu binarnego oznacza możliwość szybkiego sprawdzenia, dlaczego maszyna nie reaguje na polecenia lub dlaczego wyświetla się dany alarm. Może to być weryfikacja, czy drzwi są faktycznie zamknięte, czy przycisk awaryjny został zwolniony, czy też czy uchwyt jest prawidłowo zaciśnięty. Dla technika utrzymania ruchu, wiedza ta jest absolutnie fundamentalna. Umożliwia ona głęboką analizę działania maszyny, śledzenie logiki programu drabinkowego (ladder logic) i identyfikację subtelnych problemów, które mogą prowadzić do przyszłych awarii. To narzędzie pozwala na proaktywne podejście do konserwacji i optymalizacji pracy maszyny, zwiększając jej niezawodność i wydajność.

Gdzie na sterowniku Fanuc w maszynie Puma ukryte są dane binarne?

Dane binarne, kluczowe dla diagnostyki maszyn CNC Puma ze sterowaniem Fanuc, nie są ukryte głęboko w systemie, lecz dostępne poprzez dedykowany ekran diagnostyczny. Zazwyczaj są to sygnały wejściowe (X) i wyjściowe (Y) zarządzane przez Programmable Machine Controller (PMC), który jest sercem logiki maszyny. Dostęp do tych danych jest standardową funkcją sterownika Fanuc, choć dokładna ścieżka może się nieznacznie różnić w zależności od wersji oprogramowania i modelu maszyny. Z mojego doświadczenia wynika, że opanowanie tej nawigacji to pierwszy krok do samodzielności w diagnostyce.

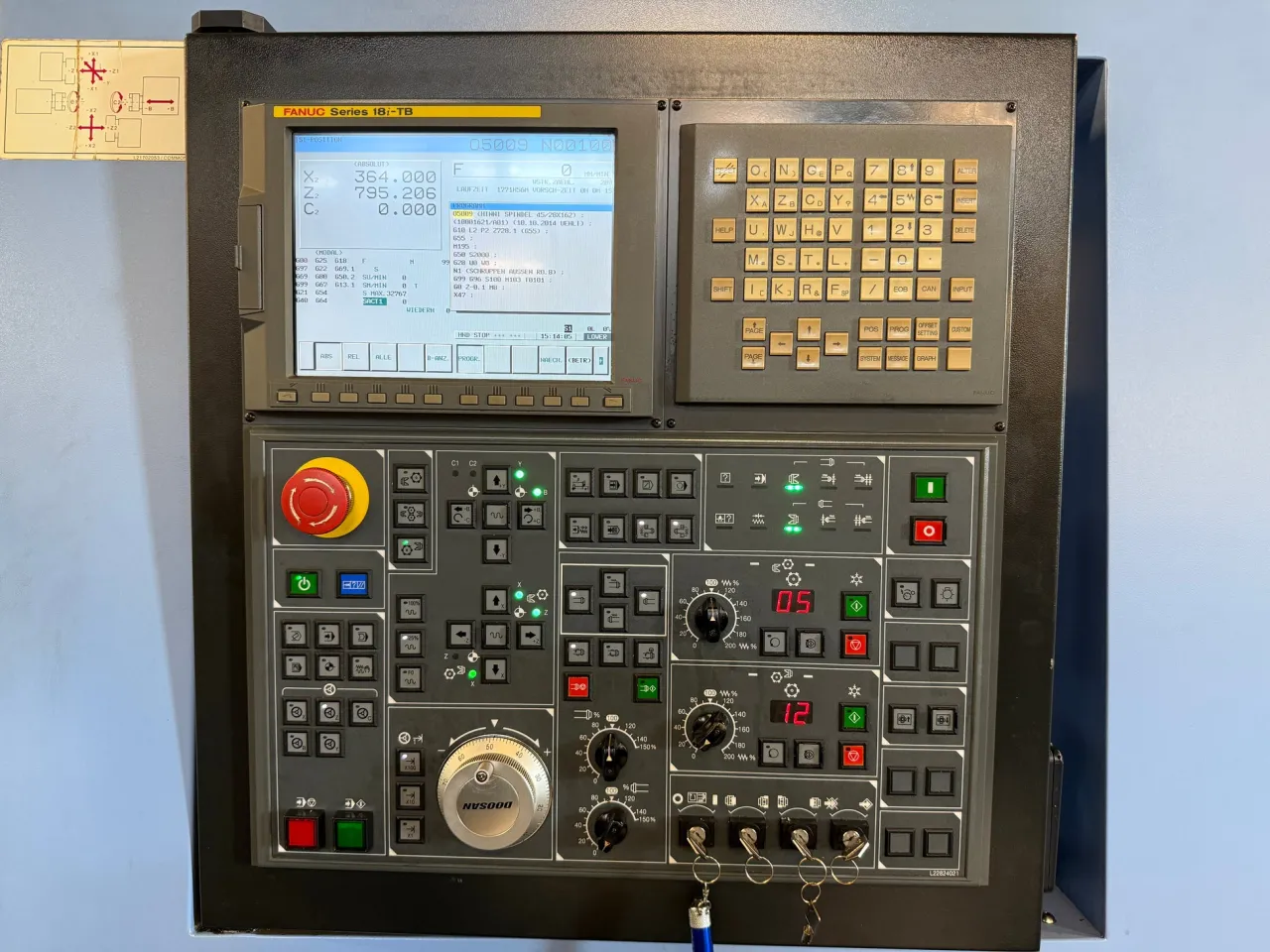

Nawigacja krok po kroku: Jak dotrzeć do ekranu diagnostyki (PMC DIAG/DGN).

Aby dotrzeć do ekranu diagnostyki sygnałów binarnych, postępuj zgodnie z poniższymi krokami:

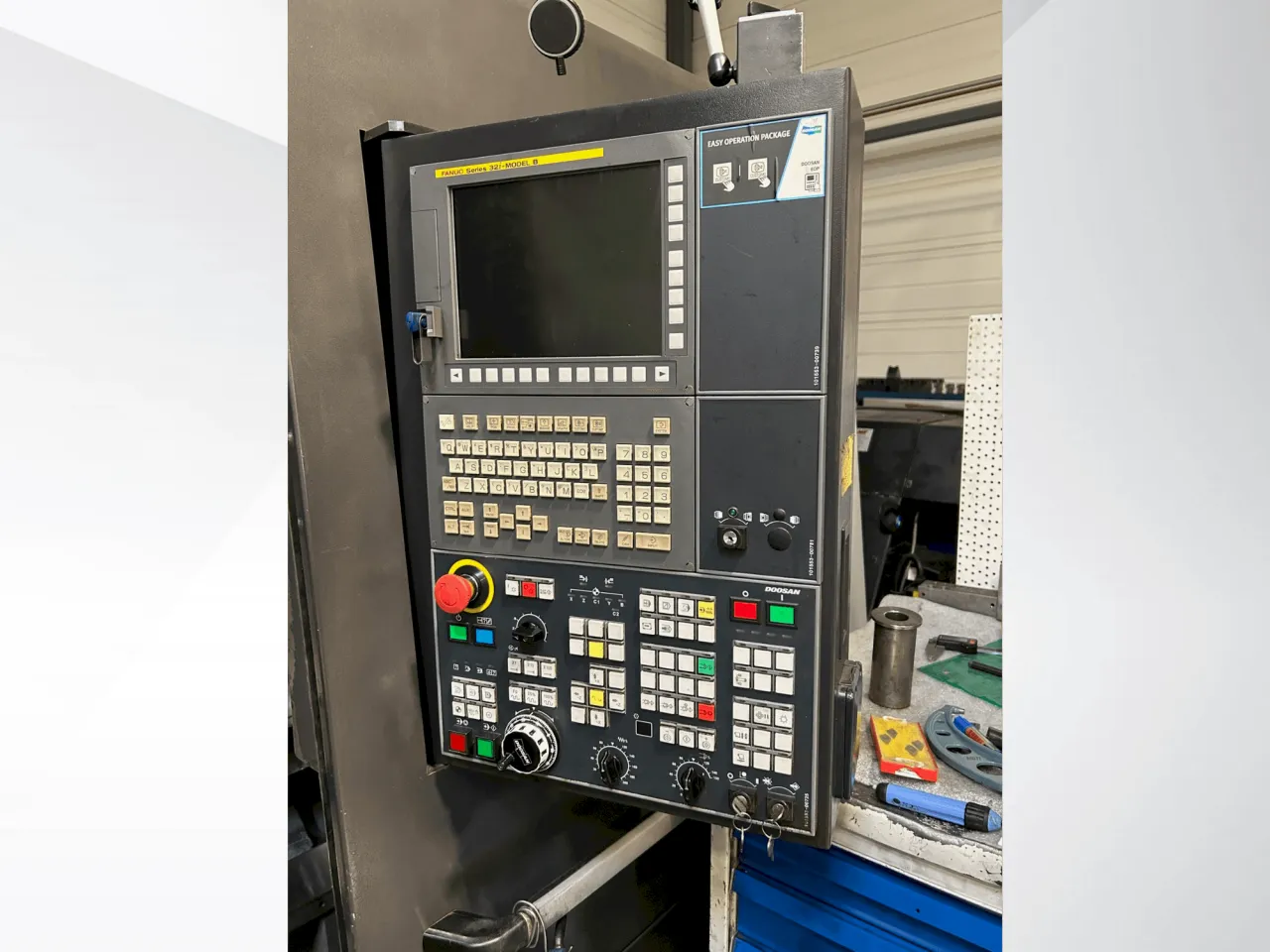

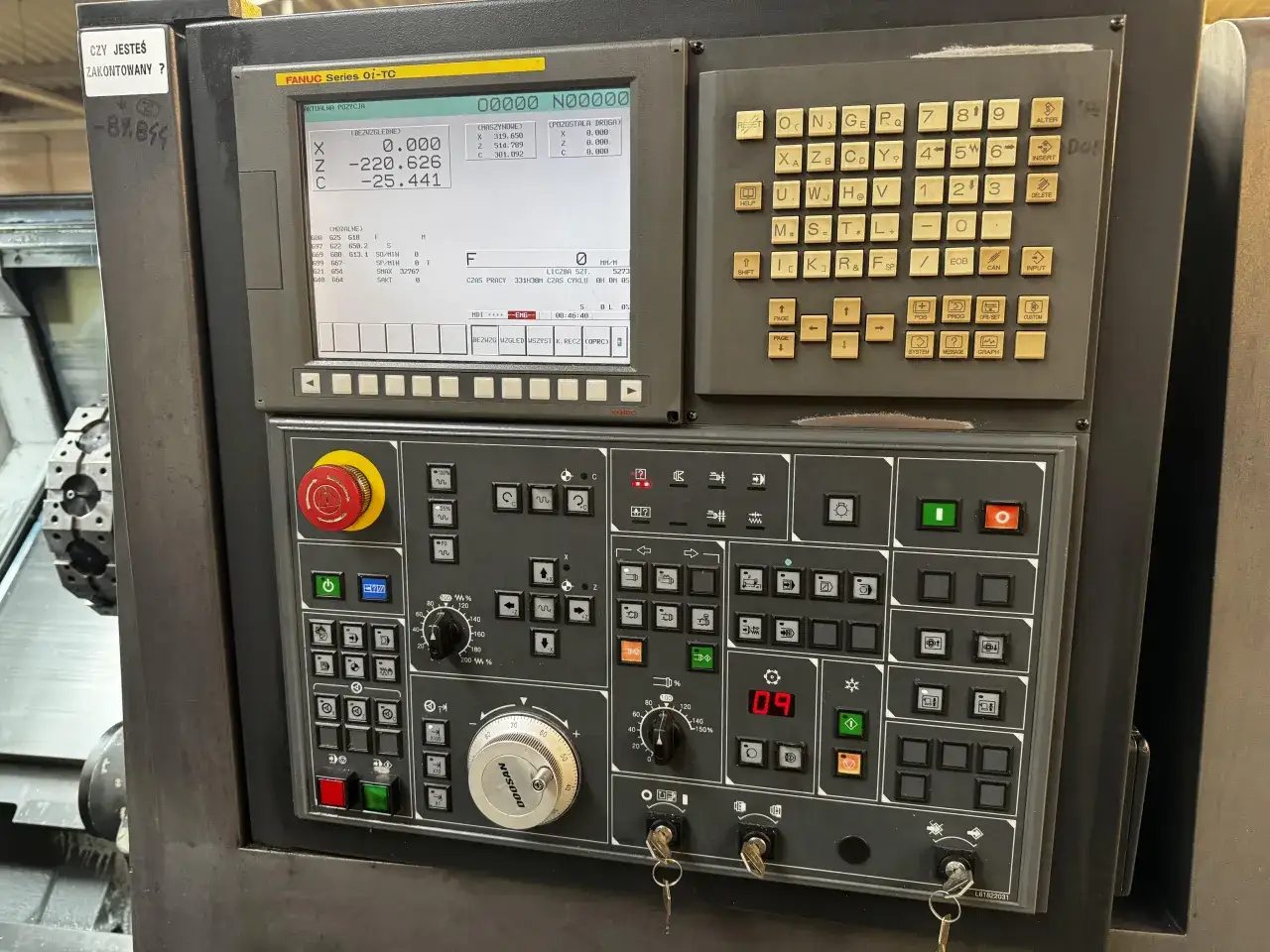

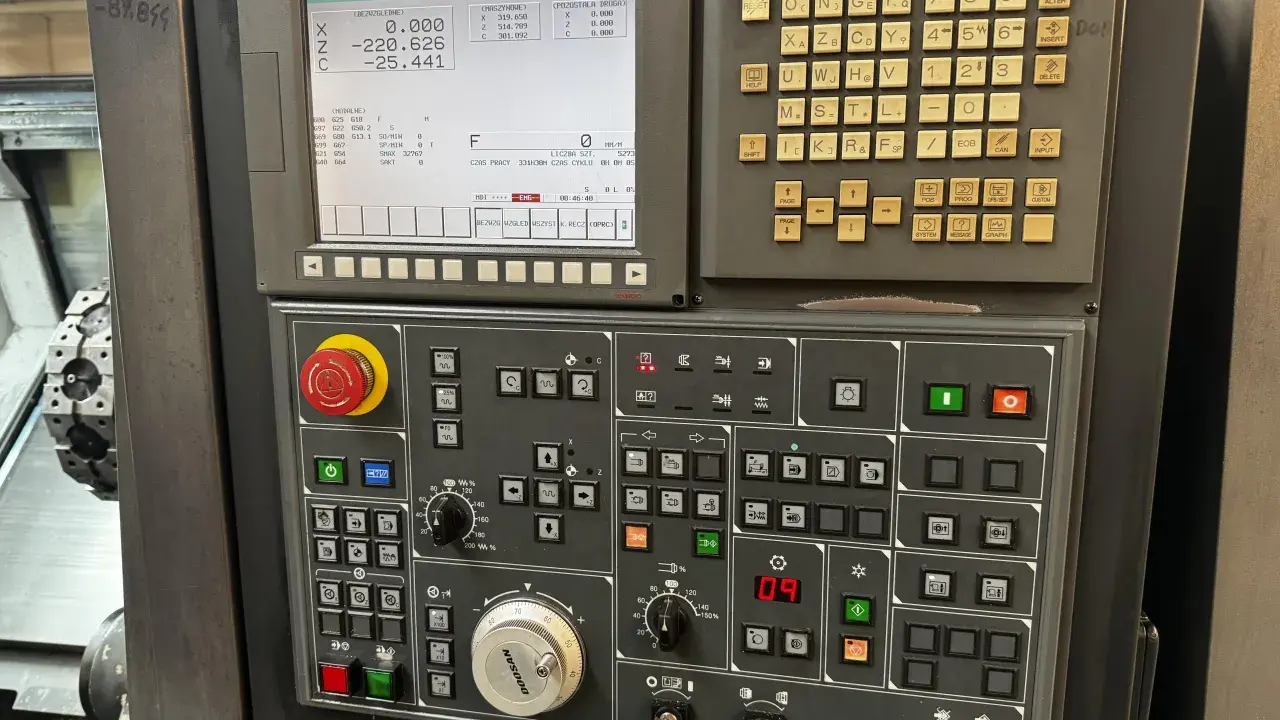

1. Na panelu sterowania Fanuc, naciśnij przycisk [SYSTEM].
2. Na ekranie pojawi się menu systemowe. Użyj przycisków strzałek (zazwyczaj strzałki w prawo/lewo na klawiaturze funkcyjnej) do nawigacji między zakładkami.
3. Szukaj zakładki oznaczonej jako [PMC] lub [DIAG], a następnie naciśnij odpowiedni przycisk funkcyjny pod ekranem.
4. W menu PMC, poszukaj opcji [PMC DIAG] lub [DGN] i wybierz ją.
5. Na ekranie diagnostycznym zobaczysz adresy sygnałów, takie jak X000, Y000, G000 itp., wraz z ich stanami binarnymi.

W niektórych starszych systemach Fanuc, po naciśnięciu [SYSTEM], może być konieczne kilkukrotne naciśnięcie przycisku strzałki w prawo, aż pojawi się zakładka [PMC], a następnie wybranie [PMC I/O] lub [PMC DIAG].

Sygnały X oraz Y: Czym są i dlaczego stanowią serce komunikacji w maszynie?

Sygnały binarne w sterowniku PMC dzielą się na dwie główne kategorie, które są fundamentem komunikacji maszyny:

• Sygnały wejściowe (X): Reprezentują informacje pochodzące z zewnętrznych urządzeń i czujników maszyny. Są to dane, które PMC odbiera. Przykłady to: stan czujników krańcowych, naciśnięcie przycisków na panelu operatora, sygnały z czujników ciśnienia, zamknięcie drzwi osłony. Adresowane są zazwyczaj jako X000.0, X000.1 itd.
• Sygnały wyjściowe (Y): Reprezentują polecenia wysyłane przez PMC do zewnętrznych urządzeń wykonawczych maszyny. Są to dane, które PMC wysyła. Przykłady to: włączenie lampki sygnalizacyjnej, aktywacja przekaźnika, otwarcie/zamknięcie zaworu pneumatycznego, włączenie silnika. Adresowane są zazwyczaj jako Y000.0, Y000.1 itd.

Te sygnały stanowią serce komunikacji, ponieważ odzwierciedlają aktualny stan fizycznych komponentów maszyny i sterują ich działaniem. Bez ich prawidłowego funkcjonowania maszyna nie mogłaby wykonywać żadnych operacji, co jest dla mnie absolutnie jasne, gdy patrzę na złożoność współczesnych obrabiarek.

Różnica między parametrami a diagnostyką w kontekście odczytów binarnych.

Ważne jest, aby odróżnić parametry maszyny od danych diagnostycznych. Parametry (np. parametry 1000-9999) to stałe wartości konfiguracyjne, które definiują zachowanie i możliwości maszyny (np. prędkości posuwu, limity, kompensacje). Zmiana parametrów wymaga dużej ostrożności i zazwyczaj jest wykonywana tylko przez autoryzowany personel. Dane diagnostyczne (DIAG/DGN), w tym sygnały binarne, to zmienne wartości odzwierciedlające aktualny stan maszyny w czasie rzeczywistym. Nie są to wartości, które można bezpośrednio modyfikować, ale które służą do monitorowania i identyfikacji problemów. Odczyty binarne są dynamiczne i zmieniają się wraz z pracą maszyny, podczas gdy parametry są statyczne, chyba że zostaną celowo zmienione. Ta fundamentalna różnica jest kluczowa dla prawidłowej diagnozy.

Jak poprawnie odczytać i zinterpretować dane binarne Praktyczny przewodnik

Poprawne odczytanie i zinterpretowanie danych binarnych wymaga zrozumienia ich struktury oraz kontekstu, w jakim są prezentowane. Nie wystarczy zobaczyć sekwencję zer i jedynek; kluczowe jest wiedzieć, co każdy z tych bitów reprezentuje w odniesieniu do fizycznych komponentów maszyny. To właśnie tutaj zaczyna się prawdziwa sztuka diagnostyki.

Struktura bajtu: Co oznacza każdy z 8 bitów (od 0 do 7) i jak je liczyć?

Na ekranie diagnostycznym Fanuc, sygnały binarne są często grupowane w bajty, czyli zestawy 8 bitów. Każdy bajt ma swój adres (np. X000, Y010), a w jego obrębie każdy bit ma swój indywidualny numer, zazwyczaj od 0 do 7. Liczenie bitów rozpoczyna się od prawej strony, gdzie bit 0 jest bitem najmniej znaczącym (LSB), a bit 7 jest bitem najbardziej znaczącym (MSB). Stan '1' dla danego bitu oznacza, że odpowiadający mu sygnał jest aktywny (np. czujnik jest załączony, przycisk wciśnięty). Stan '0' oznacza, że sygnał jest nieaktywny. Na ekranie diagnostycznym zobaczysz adres bajtu (np. X018) i obok niego 8 cyfr (0 lub 1) reprezentujących stan bitów od 7 do 0.

• Bit 0: Najmniej znaczący bit, często odpowiada za pierwszy sygnał w grupie.
• Bit 1: Drugi sygnał.
• ...
• Bit 7: Najbardziej znaczący bit, często odpowiada za ósmy sygnał w grupie.

Analiza na żywym przykładzie: Co mówi nam zapis "X020. 4 = 1"?

Rozważmy przykład zapisu "X020.4 = 1".

• X: Oznacza, że jest to sygnał wejściowy (Input).
• 020: To adres bajtu. Wskazuje, że szukamy 20. bajtu sygnałów wejściowych.
• 4: To numer bitu w tym bajcie. Oznacza, że interesuje nas piąty bit (licząc od 0) w bajcie X020.
• = 1: Oznacza, że ten konkretny bit jest w stanie aktywnym (załączony).

Bez dokumentacji maszyny, sam ten zapis niewiele nam mówi. Jednak mając schemat elektryczny lub program drabinkowy (ladder logic) dla maszyny Puma, możemy odnaleźć, co dokładnie oznacza bit 4 w bajcie X020. Przykładowo, może on odpowiadać za "Czujnik zamknięcia drzwi osłony narzędziowej" lub "Przycisk Start cyklu". Jeśli ten bit ma wartość '0', a maszyna nie chce wystartować, wiemy, że problem leży w tym konkretnym czujniku lub jego okablowaniu. To właśnie ta umiejętność łączenia cyfr z fizycznym światem jest bezcenna.

Niezbędnik diagnosty: Dlaczego bez schematu elektrycznego maszyny ani rusz?

Absolutnie kluczowym elementem do prawidłowej interpretacji danych binarnych jest dokumentacja techniczna maszyny (DTR), a w szczególności schematy elektryczne oraz program drabinkowy (ladder logic) PMC. Bez tych dokumentów, odczyty binarne są jedynie sekwencjami cyfr bez znaczenia. To właśnie w schematach i ladder logicu znajdziesz przyporządkowanie każdego adresu binarnego (np. X018.5) do konkretnego fizycznego komponentu maszyny (np. "Czujnik położenia uchwytu zaciśnięty"). Producent maszyny (Puma) programuje PMC w specyficzny sposób dla każdego modelu, dlatego uniwersalne tabele przyporządkowań nie istnieją. Posiadanie aktualnej dokumentacji jest więc nie tylko zalecane, ale wręcz obowiązkowe dla każdego, kto chce skutecznie diagnozować awarie w oparciu o sygnały binarne. Ja zawsze powtarzam, że to nasza biblia w pracy z maszynami CNC.

Najczęstsze problemy, które rozwiążesz dzięki analizie sygnałów binarnych

Analiza sygnałów binarnych to potężne narzędzie do szybkiego i precyzyjnego rozwiązywania wielu typowych problemów w maszynach CNC Puma. Poniżej przedstawiono najczęstsze scenariusze, w których ta umiejętność okazuje się nieoceniona.

Maszyna nie startuje? Sprawdź sygnały z czujników zamknięcia drzwi i osłon.

Jednym z najczęstszych powodów, dla których maszyna CNC odmawia uruchomienia cyklu, są niezamknięte drzwi lub osłony bezpieczeństwa. Systemy bezpieczeństwa maszyn CNC są bardzo rygorystyczne i wymagają potwierdzenia zamknięcia wszystkich osłon przed rozpoczęciem pracy. Na ekranie PMC DIAG możesz sprawdzić stan bitów odpowiadających za czujniki zamknięcia drzwi (np. X001.0 - drzwi główne, X001.1 - osłona narzędziowa). Jeśli któryś z tych bitów wskazuje '0' (otwarte), podczas gdy fizycznie drzwi są zamknięte, oznacza to problem z czujnikiem, jego okablowaniem lub regulacją. Szybka weryfikacja stanu binarnego pozwala natychmiast zlokalizować problem, co oszczędza mnóstwo czasu.

Problem z uchwytem lub konikiem? Jak zweryfikować stan czujników ciśnienia i położenia.

Problemy z uchwytem (np. niezaciśnięty uchwyt, brak potwierdzenia zaciśnięcia) lub konikiem (np. brak wysunięcia/wsunięcia) są częste w tokarkach. W takich przypadkach, na ekranie diagnostycznym Fanuc, możesz sprawdzić sygnały binarne odpowiadające za czujniki ciśnienia uchwytu (np. X010.5 - ciśnienie zaciśnięcia uchwytu) oraz czujniki położenia konika (np. X012.0 - konik wsunięty, X012.1 - konik wysunięty). Jeśli maszyna zgłasza błąd dotyczący uchwytu, a bit potwierdzający zaciśnięcie jest '0' (nieaktywny), mimo że uchwyt jest fizycznie zaciśnięty, wskazuje to na awarię czujnika lub problem z sygnałem. Podobnie dla konika, możesz zweryfikować, czy oba czujniki położenia działają poprawnie, co jest kluczowe dla bezpieczeństwa i prawidłowego przebiegu obróbki.

Panel operatora nie reaguje? Potwierdź działanie przycisków na ekranie diagnostycznym.

Gdy przyciski na panelu operatora nie reagują, zanim zaczniesz rozbierać panel, sprawdź ich stan na ekranie diagnostycznym. Każdy przycisk (np. Start, Stop, Emergency Stop, Feed Hold) ma przypisany swój unikalny bit sygnału wejściowego (X). Naciśnij podejrzany przycisk i obserwuj, czy odpowiadający mu bit zmienia stan z '0' na '1'. Jeśli bit nie zmienia stanu, oznacza to problem z samym przyciskiem, jego okablowaniem lub modułem wejściowym. Jeśli bit zmienia stan poprawnie, problem leży gdzie indziej w logice maszyny, co pozwala zawęzić obszar poszukiwań i uniknąć niepotrzebnego demontażu.

Śledzenie przyczyn alarmów: Jak powiązać komunikat błędu z konkretnym sygnałem binarnym.

Wiele alarmów w maszynach CNC Fanuc jest bezpośrednio powiązanych ze stanem konkretnych sygnałów binarnych. System PMC jest zaprogramowany tak, aby generować alarm, gdy określony zestaw sygnałów nie jest zgodny z oczekiwanym stanem. Przykładowo, alarm "Brak ciśnienia hydraulicznego" może być wywołany, gdy bit X030.2 (czujnik ciśnienia hydraulicznego) jest w stanie '0' (brak ciśnienia), podczas gdy maszyna oczekuje '1'. Analizując treść alarmu i mając do dyspozycji ladder logic, można szybko zidentyfikować, który sygnał binarny jest przyczyną błędu. To pozwala na precyzyjne dotarcie do źródła problemu, zamiast ogólnego poszukiwania usterki, co jest dla mnie esencją skutecznej diagnostyki.

Poziom ekspert: Zaawansowane wykorzystanie danych binarnych w CNC Puma

Dla zaawansowanych użytkowników, zrozumienie i wykorzystanie danych binarnych wykracza poza prostą weryfikację stanów czujników. Obejmuje to głębszą analizę logiki sterowania maszyną, co pozwala na rozwiązywanie najbardziej złożonych problemów oraz optymalizację jej działania.

Podgląd logiki drabinkowej (Ladder Logic): Jak śledzić działanie programu maszyny w czasie rzeczywistym?

Logika drabinkowa (Ladder Logic) to graficzny język programowania używany do tworzenia programu PMC, który steruje sekwencją operacji maszyny. W zaawansowanych systemach Fanuc, możliwe jest podglądanie działania ladder logic w czasie rzeczywistym na ekranie sterownika. Oznacza to, że możesz obserwować, jak sygnały wejściowe (X) aktywują wewnętrzne przekaźniki (R), timery (T) i liczniki (C), które z kolei aktywują sygnały wyjściowe (Y). Śledzenie przepływu "prądu" w schemacie drabinkowym pozwala na zrozumienie, dlaczego dana funkcja nie działa lub dlaczego maszyna zachowuje się w nieoczekiwany sposób. Jest to nieocenione narzędzie do debugowania złożonych problemów, identyfikacji błędów w logice programu lub zrozumienia, jak maszyna reaguje na różne stany wejściowe. W połączeniu z odczytami binarnymi, ladder logic staje się potężnym narzędziem diagnostycznym, które osobiście uważam za szczyt umiejętności w pracy z Fanuc.

Przeczytaj również: Kto wymyślił system binarny? Historia, która napędza Twój smartfon

Pułapki i błędy: Na co uważać przy interpretacji sygnałów, aby uniknąć błędnej diagnozy.

Mimo swojej precyzji, interpretacja sygnałów binarnych może prowadzić do błędnych wniosków, jeśli nie zachowa się ostrożności. Oto kilka pułapek, na które należy uważać:

• Brak aktualnej dokumentacji: Stare lub niekompletne schematy elektryczne/ladder logic mogą prowadzić do całkowicie błędnych interpretacji. Zawsze upewnij się, że korzystasz z najnowszej wersji dokumentacji dla konkretnego numeru seryjnego maszyny.
• Złożone zależności: Niektóre sygnały binarne mogą być aktywne tylko pod pewnymi warunkami lub w połączeniu z innymi sygnałami. Proste sprawdzenie pojedynczego bitu bez zrozumienia szerszego kontekstu ladder logic może być mylące.
• Usterki przejściowe: Czasami problem jest chwilowy i sygnał zmienia stan zbyt szybko, aby go zauważyć. W takich przypadkach pomocne mogą być funkcje rejestracji sygnałów (jeśli dostępne w sterowniku) lub oscyloskop.
• Różnice między modelami Fanuc: Choć ogólne zasady są podobne, adresowanie i dostęp do funkcji diagnostycznych mogą się różnić między starszymi a nowszymi wersjami sterowników Fanuc. W niektórych nowszych systemach Fanuc możliwe jest bezpośrednie odwoływanie się do bitów w rejestrach, podczas gdy w starszych modelach konieczna jest analiza całych bajtów na ekranie diagnostyki. Zawsze weryfikuj specyfikę swojego sterownika.
• Problemy z okablowaniem: Sam sygnał binarny może być poprawny na poziomie sterownika, ale problem może leżeć w uszkodzonym kablu między czujnikiem a modułem wejściowym. Zawsze pamiętaj o fizycznej weryfikacji.

Podsumowanie: Odczyt binarny jako klucz do pełnej kontroli nad maszyną CNC

Zrozumienie i umiejętność interpretacji danych binarnych na maszynach CNC Puma ze sterowaniem Fanuc to nie tylko cenna wiedza, ale wręcz niezbędna umiejętność dla każdego technika utrzymania ruchu i zaawansowanego operatora. To narzędzie, które pozwala na przejście od zgadywania do precyzyjnej diagnostyki, skracając czas przestojów i znacząco zwiększając efektywność pracy. Od prostego sprawdzenia stanu czujnika drzwi, po zaawansowane śledzenie logiki drabinkowej każdy bit informacji binarnej jest kluczem do pełnej kontroli nad maszyną.

Pamiętaj, że fundamentem skutecznej diagnostyki jest zawsze aktualna dokumentacja techniczna maszyny. Bez niej, nawet najbardziej szczegółowe odczyty binarne pozostaną tylko ciągiem zer i jedynek. Inwestując czas w naukę tej umiejętności, zyskujesz niezależność, przyspieszasz rozwiązywanie problemów i stajesz się prawdziwym ekspertem w dziedzinie utrzymania ruchu maszyn CNC.
